Figura Na (Normalización "a")

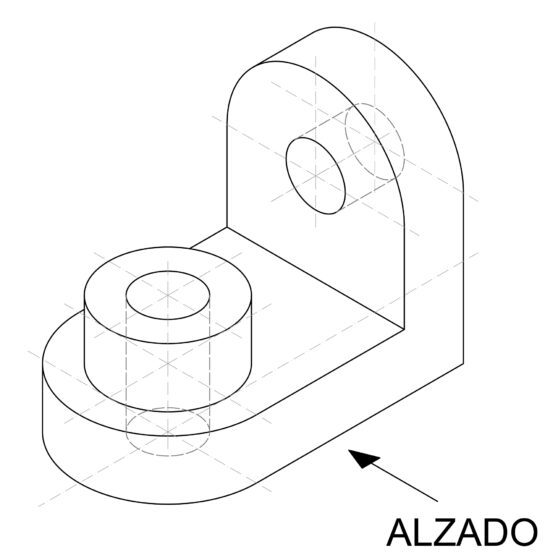

Figura 30 para vistas diédricas, acotación y normalización — No la reescales al imprimir, o se deformarán las medidas.

El ejercicio consiste en representar correctamente la figura, aplicando los tipos y grosores normalizados de línea. Y después acotar la figura. La figura superior se encuentra a escala natural 1:1 si no la reescalas al imprimir, para que sea más fácil realizar este ejercicio.

Puedes descargar el archivo PDF pulsando AQUI.

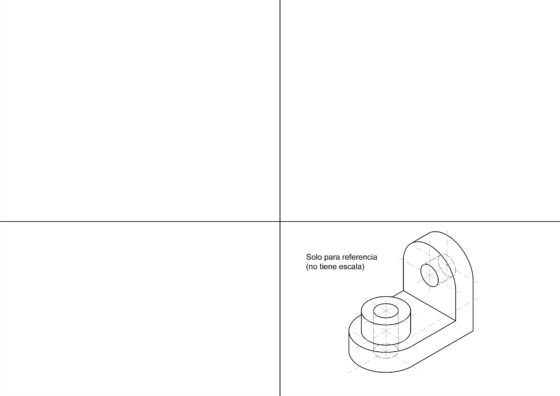

Ejes para la figura 30 — Imprímela a tamaño DIN A4. No importa si la impresora corta los ejes, pero no la reescales.

Figura Na para normalización, acotación y vistas — Pulsa sobre la imagen para verla en 3D en otra ventana

Pulsando sobre la imagen podrás cargar la app que permite girar la misma para poder ver las vistas. La he diseñado con materiales translucidos, para que puedas ver mejor las líneas ocultas. No obstante ten en cuenta que las líneas ocultas las verás como líneas continuas en esta aplicación, aunque en realidad debes representarlas como líneas discontinuas.

Aquí abajo tienes la solución de la lámina. Ten en cuenta que no es la única solución posible, dado que la acotación se basa en normas, y no en reglas.

Vistas diédricas de una pieza acotada para su representación tridimensional

Si tienes una impresora 3D y quieres descargar este modelo para poder imprimirlo, AQUI TIENES LA FIGURA. Para ahorrar materiales y trabajar al mismo tiempo el concepto de escala, la figura está redimensionada a escala 1:2, con lo que al imprimirla en 3D el lado más grande medirá solo 5cm.
